一、目的与任务
    本课程论文是应用光学的后续实践设计课程论文。本课程论文是光学工程、测控技术与仪器和电子科学与技术等专业的技术基础实践环节。它主要是要让学生在学习了应用光学以后，利用掌握的应用光学知识进行一个具体的光电仪器设计学会解决几何光学、典型光学仪器原理、光度学等的基础理论和方法。
    本课程论文的主要任务是：
    1. 复习巩固应用光学的知识；
    2. 学习典型光学仪器初步设计的一般方法；
    3. 培养学生设计光电仪器的初步设计能力。

二、论文内容
    学习棱镜转动定理
    设计一个实际的光学仪器——火炮周视瞄准镜初步设计
    1、光学系统的技术要求
    光学特性：
    视放大率：
    物方视场角：
    出瞳直径：D=4mm
    出瞳距离：
    潜望高H＝185毫米
    要求成正像
    光学系统要实现：俯仰瞄准范围±18o
    水平瞄准范围360o
    俯仰和周视中观察位置不变
    渐晕系数K＝0.5
    2、设计计算内容
    拟定光学系统的工作原理
    拟定光学系统原理，望远系统，物镜、目镜、分划板、保护玻璃。
    形成潜望高，俯仰和周视，上、下选用两个棱镜。
    利用棱镜转动定理确定道威棱镜及转动方向。
    共轴系统和棱镜系统的组合
    光学系统的外形尺寸计算
    ⑴选择物镜、目镜的结构型式，计算有关参数；
      相对孔径，焦距，确定物镜和目镜的结构型式。
    ⑵计算道威棱镜尺寸；
    ⑶计算端部棱镜，保护玻璃尺寸；
    ⑷计算底部棱镜和分划板尺寸；
    ⑸物镜目镜口径计算
    ⑹验证出瞳距离和潜望高

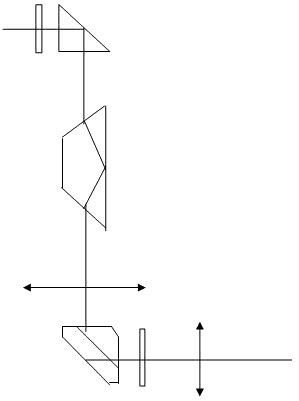

    绘制光学系统的原理图
    3、论文撰写要求
    论文撰写要求语句通顺，叙述清楚，图文并茂，美观大方。

三、考核及成绩评定
    本课程论文要求学生撰写一篇设计论文，根据论文评分，满分100分。60分以上成绩合格。
