手写板



手写板一般是使用一只专门的笔，或者手指在特定的区域内书写文字。手写板通过各种方法将笔或者手指走过的轨迹记录下来，然后识别为文字。对于不喜欢使用键盘或者不习惯使用中文输入法的人来说是非常有用的，因为它不需要学习输入法。手写板还可以用于精确制图，例如可用于电路设计、CAD设计、图形设计、自由绘画以及文本和数据的输入等。

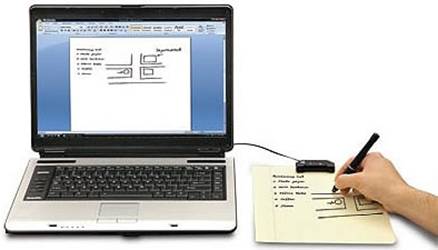

下图为手写板使用示意图：

手写板的实现技术主要有如下几种：

电阻压力式：

阻式手写板是由一层可变形的电阻薄膜和一层固定的电阻薄膜构成，中间由空气相隔离。其工作原理是: 当用笔或手指接触手写板时，上层电阻受压变形并与下层电阻接触，下层电阻薄膜就能感应出笔或手指的位置。

电磁压感式：

电磁式手写板是通过在手写板下方的布线电路通电后，在一定空间范围内形成电磁场，来感应带有线圈的笔尖的位置进行工作。这种技术目前被广泛使用，主要是由其良好的性能决定的。使用者可以用它进行流畅的书写，手感也很好，绘图很有用。

电容触控式：

电容式手写板的工作原理是通过人体的电容来感知手指的位置，在触控板表面附着有一种传感矩阵，这种传感矩阵与一块特殊芯片一起，持续不断地跟踪着使用者手指电容的“轨迹”，经过内部一系列的处理，从而能够每时每刻精确定位手指的位置（X、Y坐标），同时测量由于手指与板间距离（压力大小）形成的电容值的变化，确定Z坐标，最终完成X、Y、Z坐标值的确定。
